V гравитационная однопеременная первичная дробилка челюсти

V щековая дробилка с высокой производительностью, первичная щековая дробилка, однорычажная щековая дробилка CJ1211

Описание продукта

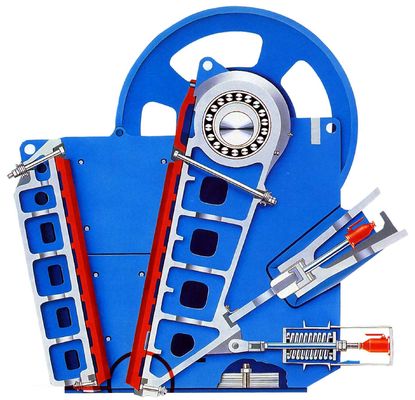

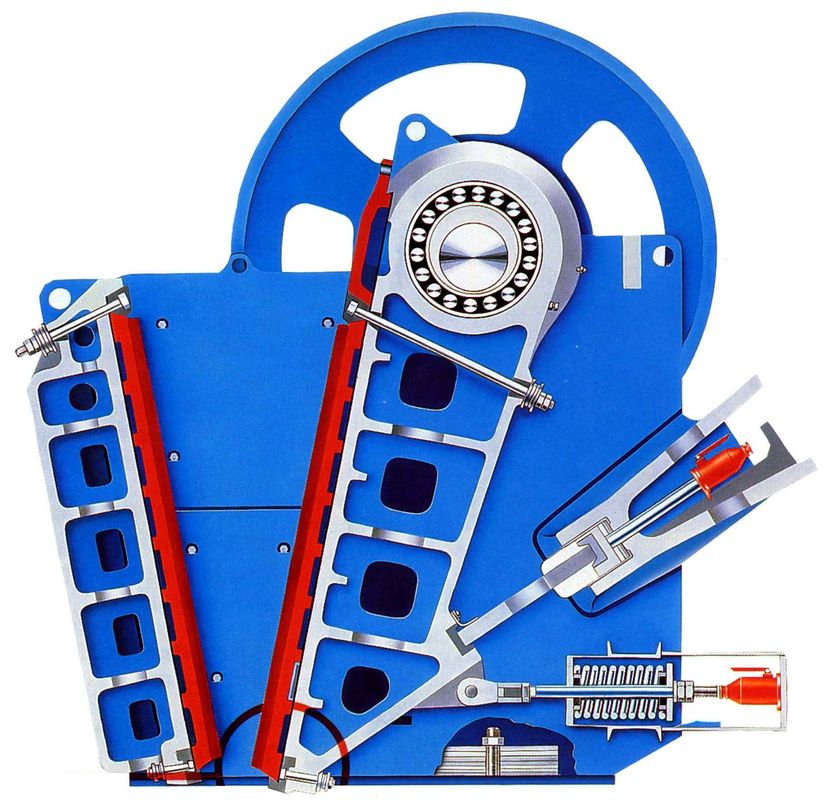

Щековые дробилки серии MJ представляют собой одноколенчатый маятниковый тип и конструкцию для тяжелых условий эксплуатации, использующую симметричную глубокую дробильную камеру, большое загрузочное отверстие и оптимизированный угол зацепления для достижения высокой скорости работы, большого коэффициента дробления и высокой производительности. С длительным сроком службы дробилки, низким износом, простотой обслуживания и эксплуатации, гидравлическая или механическая регулировка механизма разгрузки проста и надежна.



Щековые дробилки серии MJ в полной мере используют методы CAD и анализа конечных элементов для оптимизации дробилки.

структура, основанная на многолетнем опыте. Конструкция машины подчеркивает снижение веса оборудования при обеспечении и увеличении прочности, повышении надежности, безопасности и экономичности. Как неподвижные, так и подвижные щековые плиты представляют собой литые детали коробчатой формы с гофрированной плитой, с легким весом и высокой прочностью и жесткостью, оснащенные двойной герметичной системой смазки, которая может быть безопасной и надежной;

Все сварные швы исключены из зоны концентрации напряжений, изменение кривизны компонента в зоне концентрации напряжений используется для увеличения прочности





Квадратная большая подача, симметричная глубокая полость без мертвой зоны дробильной камеры

Для улучшения производительности подачи

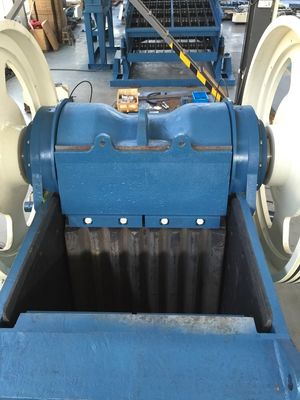

Щековые дробилки серии MJ оснащены почти квадратным большим загрузочным отверстием, глубокой полостью и конструкцией дробильной камеры без мертвой зоны, что может улучшить производительность подачи и производительность.



Верхняя часть подвижной щеки оснащена сменным толстым защитным щитком для подвижной щеки, чтобы выдерживать удар при подаче.

Нет необходимости устанавливать блокировочную пластину над подвижной щекой загрузочного отверстия, и сыпучие минералы, попадающие в дробилку, могут падать непосредственно в зону движения дробильной камеры.



Традиционные щековые дробилки имеют асимметричную конструкцию дробильной камеры с эффективным размером подачи меньше номинального отверстия. В серии дробилок используется симметричная конструкция дробильной камеры, так что фактическое отверстие равно номинальному отверстию, что улучшает производительность подачи.



Модель	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
Размер подачи	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
L(м)	2.55	3.23	3.61	3.76	4.11	4.50
W(м)	1.88	2.57	2.35	2.47	3.00	2.90
H(м)	2.38	2.95	3.51	3.85	3.33	4.19
D(м)	1.60	1.86	1.86	2.17	1.76	2.17
F(м)	1.58	1.93	2.50	2.68	2.39	3.05
Объем поставки(м³)	13	23	32	38	48	58
(CSS)Диапазон	50-175	75-275	125-275	125-300	125-300	150-300
Вес(кг)	13200	27000	34500	41500	53000	63500
Мощность двигателя(кВт)	75	132	160	160	200	200
Производительность(т/ч)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS(мм)	Модель
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



Производительность, указанная в таблице, указывает лишь приблизительную производительность дробилки. Соответствующие условия: дробление в открытом цикле, сухой взрыв гранита с насыпной плотностью 1600 кг/м3, максимальный размер которого может соответствовать максимальному размеру подачи, допускаемому дробилкой. Более низкие значения в таблице относятся к обстоятельствам, когда отбрасываются мелкие фракции подачи, размер которых меньше размера разгрузки, а более высокие значения относятся к обстоятельствам с содержанием мелких фракций. CSS, при котором дробилка может нормально работать, зависит от распределения гранулометрического состава подачи, хрупкости материала (Wi), количества загрязняющих веществ в подаче, типа установленных щековых плит и типа используемого материала.





Характеристическая кривая гранулометрического состава разгрузки Эта кривая является типичной характеристической кривой гранулометрического состава для среднедробимой породы (индекс работы дробления Wi=16). Около 75% продуктов имеют размер меньше CSS. Форма и продукт кривой гранулометрического состава меньше, чем отношение CSS, в зависимости от характеристик минералов. Для пород с различной хрупкостью (Wi от 20 до 12), обычно около 65%-85% дробленого продукта имеет размер меньше CSS дробилки.

Камнедробилка широко используется для первичного, вторичного и тонкого дробления гранита, базальта, известняка, породы, бетона, заполнителя, гравия, доломита, кварца и более 130 видов камней в горнодобывающей, карьерной, строительной, дорожной и других отраслях промышленности. Все наши камнедробилки имеют полные модели на выбор. Вы можете выбрать небольшую камнедробилку, среднюю или большую камнедробилку в соответствии с вашими потребностями.
